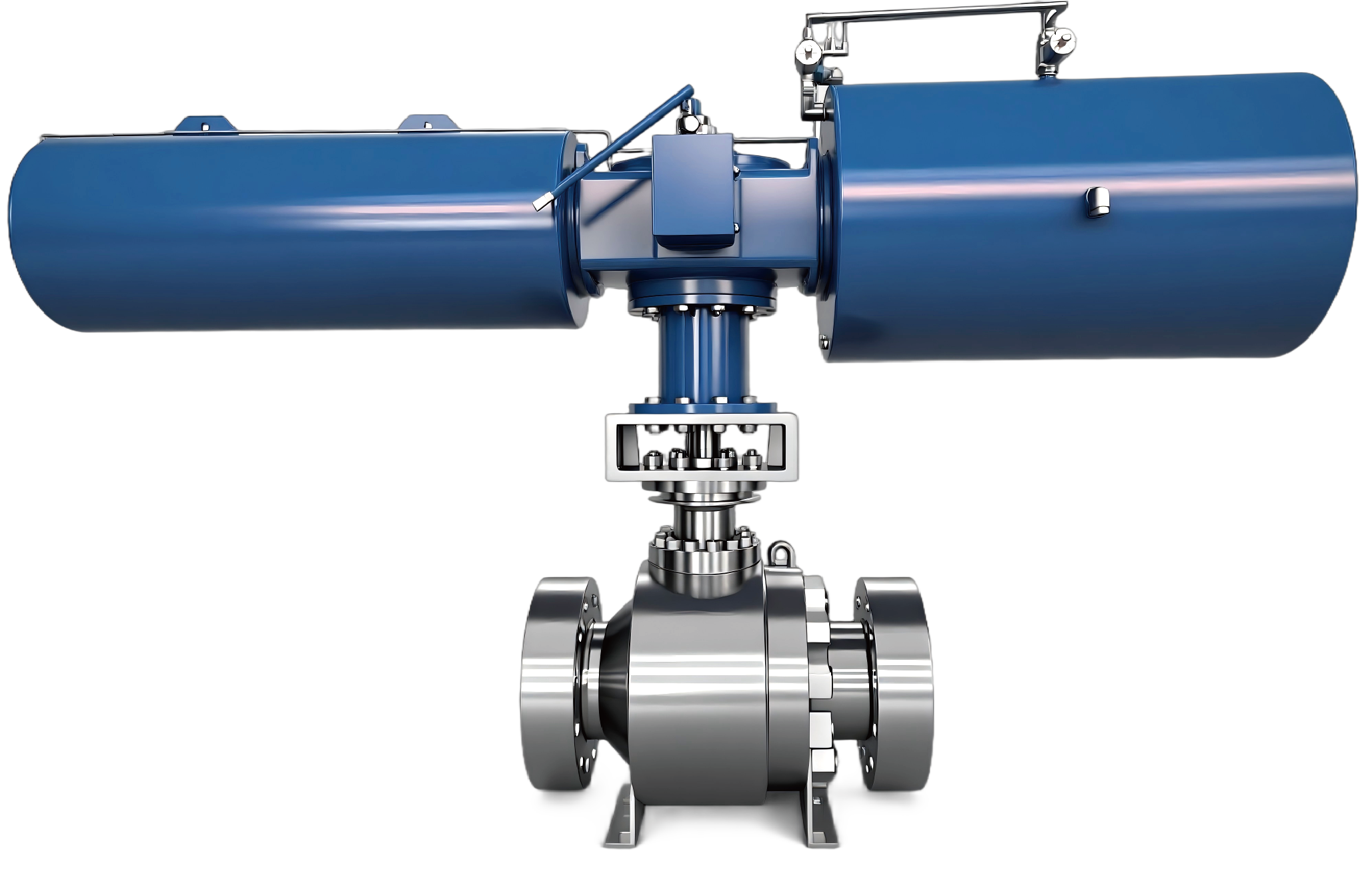

开关球阀系列

ON-OFF BALL VALVE SERIES

产品范围

• 口径范围：1/2 ”～32”(DN15～DN800)

• 压力等级：CL150-CL4500.

• 适用温度: -29℃~＋650℃

• 操作方式: 气动、电动

• 涉及材料: 碳钢、不锈钢、合金钢等

• 球阀结构：固定球阀/浮动球阀



  产品标准

• 设计制造: ASME B16.34、API608、API60D、GB/T12237、GB/T21385

• 结构长度: ASME B16.10、GB/T12221、API60D

• 端部连接: ASME B16.5、ASME B16.25、HG/T20615、GB/T9113

• 试验与检验:ASME B16.104、API598、GB/T13927、GB/T26480、JB/T9092



  产品介绍

  高压加氢开关球阀系列，该球阀为开-关型控制阀门，采用球体O型固定或浮动结构形式，阀座经精确加工后与球体配合研磨，通过弹簧加载与球体形成紧密接触而达到初始密封，阀座不会承受过大的压力，同时采用UNS NO7718、ASTM A638660等高强度阀杆材料，可满足高压、高温、高频使用工况，具有耐性能好、密封性能稳定、使用寿命长等优点，广泛用于原料油、热高分油、贫胺液、油气+氢气、氮气、循环氢等含有液体、气体等多相流的高温介质工况。



  基本特性

• 双向密封

  双阀座、双向密封及全压差标准设计。当一侧密封面失效时，另一侧密封面仍可有效切断管道中的介质回流，起到密封的作用。



• 零泄漏

  密封面均采用硬质合金或高特殊金属材质，尤其适合在高压、高温及含颗粒介质的工况中使用，可满足API 598、ASME B16.104 Ⅵ零泄漏等级。通过高精度的加工设备和多重精密研磨技术，球体和阀座能够实现完全互换，避免球体和阀座只能单一配对研磨的情况。



• 阀杆防飞出

  采用承压件安全型阀杆防飞出结构，防止阀杆因阀门内部压力异常、意外断裂或极端工况（如火灾）而脱离阀体，从而避免介质泄漏、设备损坏甚至安全事故。



• 低扭矩、自清洁和长寿命

  密封副使用高性能弹性补偿密封结构设计，该结构能够有效吸收材料在高温下产生的热膨胀变形，使密封面具有比压的稳定性以及自调性。阀座采用刮刀结构，阀门启闭过程中自动清除球体表面粘结的颗粒物，防止密封面划伤。弹性补偿结构和刮刀结构能够让阀门在长期的使用过程中保持稳定的低扭矩下运行。



• 阀杆双导向稳定设计

  阀杆传动采用双导向结构设计，提高了阀门动作平稳性能。



• 标准型驱动链

  传动链强度及驱动链栓接强度均符合API、ASME标准规定，避免因材料疲劳或腐蚀导致的传动失效，确保阀门在恶劣工况下仍能可靠启闭，延长阀门使用寿命。
